产品详情:
一体化预制泵站是提升污水、废水的提升设备,由工厂统一生产组装后运至现场安装的交钥匙泵站。
中文名:一体化预制泵站、一体化污水泵站或一体化污水提升泵站。
应用领域:市政管网、生活小区或农村社区污水的收集与输送、城镇污水处理厂污水的收集与输送、市政污水管网的建设与改造、老泵站的改造与扩建等。
功能:污水、废水的提升输送设备。
玻璃钢污水泵站的介绍:
玻璃钢污水提升泵站是一种集成化设备,综合水泵、泵站技术、控制系统以及远程监控技术的一体化技术,由同一家供应商设计、制造、安装、调试及维护。对于客户来说提供了极大的便利。
采用缠绕玻璃钢、玻璃纤维增强复合材料,简体具有质量轻、强度高等特点。同时具有防腐蚀的性能。对比传统混凝土泵站优势更加突出,成为将来中小型泵站建设的一个趋势。势必在城市排涝、市政雨水泵站建设中承担突出的作用。通常应用在市政给水、排水、雨洪应急排水、乡镇污水、雨水提高、下立交排水、铁路公路排水、原水取水、修建给水排水等大型项目中。依照筒体材料来分,一体化污水提升泵站分为玻璃钢一体化泵站、不锈钢一体化泵站和HMPP一体化泵站等,依照给排水系统分,又可分为半途泵站和终端泵站。其中,玻璃钢污水提升泵站是最常用的一种。一体化泵站是将泵、 管道、操控系统和其他配套子系统等集成为一体,并在工厂预制出产,用于提高和运送污水、废水的泵站。
产品型号配置清单:
序号 |
筒体直径(mm) |
筒体高度(mm) |
筒体 |
自洁底座 |
铝盖板/安全格栅 |
检修平台 |
通风管 |
爬梯/扶手 |
保护套管 |
格栅 |
1 |
φ1200 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
2 |
φ1600 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
3 |
φ2000 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
9000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
4 |
φ2500 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
9000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
11000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
5 |
φ3000 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
9000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
11000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6 |
φ3800 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
9000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
11000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
13000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7 |
φ4200 |
3000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
4500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
6000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
7500 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
9000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
11000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
13000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
15000 |
GRP |
GRP |
铝板/GRP |
GRP/304 |
SUS304 |
SUS304 |
SUS304 |
提栏/粉碎 |
||
注:表中配置不含泵站内水泵及控制柜,如需完整报价及配置清单,可以与我们联系获取报价! |
一体化预制泵站介绍:

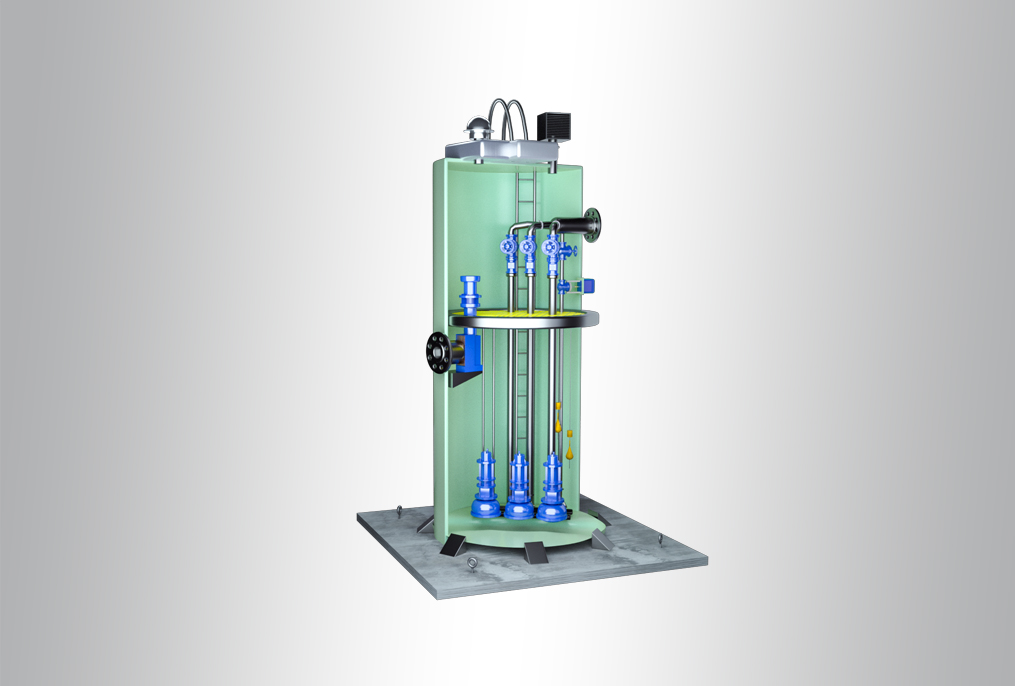

1.1 一体化预制泵站由顶盖、玻璃钢(GRP)筒体、底座、潜污泵、服务平台、管道等部分组成,以满足增压提升排水要求的设备。
1.2 顶盖 Top cap由玻璃钢边盖和可开启的泵站盖板组成。
1.3 筒体 Cylinder预制泵站的井筒部分。
1.4 底座Lampstand与混凝土底板相连,以固定预制泵的部分。
1.5 机电设备 Mechanical and electrical equipment一体化预制泵站机电设备主要包括水泵及其辅助设备、截污清污设备、压力管道、阀类设备、控制系统等。
1.6 自动耦合系统 Auto coupling潜污泵与固定管道之间接口快装系统叫自动耦合系统。
1.7 进场 Get into site一体化预制泵站进入施工现场或其它的指定地点落地并完成开箱验收、交接处理,交付临时保管的过程。
1.8 安装与调试 Installation and adjustment按照施工组装图纸及有关安装技术标准要求,将已进场的一体化预制泵站安装在规定的基础或设施上,完成找平稳固、机械装配与设备连接、电气配线与试验、定值调整与测试、就地和集中控制模拟动作试验的过程,使一体化预制泵站达到试运行的条件。
一体化预制泵站特点:
1、 按需定制:每一套泵站都是根据客户提供的参数设计,以泵站的运行工况满足使用要求。
2、 设计:采用CFD流体计算,尽可能把淤泥等固体颗粒排出设备。
3、 工控设计:电器采用一线品牌,触摸屏设计,含通讯RS485接口。泵站应具备手动控制、自动控制和运程检测功能,不同控制方式之间应可以自动切换。
4、 新型材质:泵站筒体结构由纤维缠绕玻璃钢(GRP)制成,采用意大利VEM公司设备,全自动化控制连续缠绕成型,确保厚度均匀并达到设计的刚度,质量稳定优良。
5、 配件标准:所有配件都在工厂内设计、制造完成,包括压力管路、检修平台、进出水管等,出厂前进行严格的调试,以确保泵站的可靠性。
6、 高度集成:泵站作为一体化设备,成套提供:筒体、压力管道、检修平台、检修爬梯、格栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、远程监控系统等。
7、 外形美观:泵站全部埋与地下,地面只留有检修孔和控制箱,也可选配景观式管理房置于地面,与周围环境相协调。
8、 成本节约:泵站为成套供应,现场只需要将泵站整体安装,极大减少了土建施工周期和工程成本,降低了业主的整体投资。
9、 使用寿命:泵站筒体材质为玻璃钢材质,内部配件使用SUS304和热镀锌等防腐材质,无需维护保养,正常使用寿命可达15年以上。
10、 检修方便:水泵和格栅均配有提升导轨,检修时可以快速的拆除及安装。
一体化预制泵站安装施工:
一体化污水提升泵站是用于生活或者是工业污水处理的关键设备,下面将跟大家分享污水提升泵站安装施工的有关注意事项,让大家在污水提升泵站安装施工的环节中有更好的认识和了解。
1、安装施工准备:
在一体化污水提升泵站的安装施工环节中,需要先做好有关的技术准备。整个泵站安装施工区的排水管道需要考虑地形、地质条件外,还应考虑排水量的大小以及与外部排水管道的兼容。同时在安装施工环节中建立完整的施工质量检查程序。
2、安装:
1)安装施工前,根据设备平面图、基础图,泵站基坑混凝土底板要预埋地脚螺栓,混凝土底板应处于水平状态,底板的上表面需要打磨光滑确保整个是平坦的。
2)设备落位→地脚螺栓固定→安装潜水泵→管道连接
3)安装完毕后需往设备中注入设备筒体有效水深50%以上的污水(无污水是可用自来水代替),以防设备上浮,同时检查管路有无渗漏。
3、泵站的回填:
安装回填材料由卵石或沙子组成,还可以选择其他一些细粒度比较小的物料做,回填物料的直径不应超过13毫米至25毫米。
一体化预制泵站设计原理:
任何设备的研发都有科学理论依据,特别是在科学技术日趋发展的今天。给排水行业发展迅速,一体化污水泵站已经出现。那么接下来,让我们看一下一体化污水泵站的设计原理:
泵站的液位信号根据传感器或超声波液位计反馈到控制系统,再根据控制系统设置的运行参数调节泵的运行。液位到达系统设定的启泵液位时,控制系统将控制启泵,将污水从泵站泵送到市政管道。当液位小于系统设定的液位时,控制系统停泵。
1.防滑顶盖设计
防滑顶盖覆盖材质由玻璃钢和防腐蚀铝板制作而成,盖板的内表层和外表层是平滑的,不允许有深度超出2mm的裂痕、分层、纤维暴露、树脂结节、异物夹杂物和明显的颜色不均匀。即使长时间暴露在阳光下也可以有效防止老化。整体顶盖兼具防滑措施(例如防滑图案或颗粒物),并涂有防腐蚀涂料。
2.筒体设计
玻璃钢增强筒体是用无碱玻璃纤维、无捻粗纱与热固性树脂制作加工而成,采用了计算机系统控制的缠绕工艺,保证厚度均匀并达到设计规定,结构层的厚度由结构设计确定。
3.泵站中污物的排出
CFD流场计算用于设备自行排出污泥和其他固体颗粒物。因为输送介质中有可能带有大量的泥沙、油污和各类杂质,要求格栅机的切割刀片材质兼具高强度和硬度,还需要耐腐蚀。格栅机应可以每日24小时持续运行,保证绞碎的固体颗粒物的直径在15-16mm以下,以便于潜污泵能直接将残渣随污水一起排出。
4.水泵传动轴的设计
传动轴的表层硬度应不低于60HRC,拉力应不小于1,027kPa,它兼具抗沙磨损的能力,轴承由轴套防护,该轴套由可替换的曲轴装置和机械密封件组合而成,轴承的使用期限不应低于100,000小时。
